    Wiązki rurowe speedpipe  SRV-G tc do bezpośredniego kładzenia w ziemi

Dzięki wiązkom rurowym speedpipe ground można położyć wiele mikrorurek na jednym zamachem:

Wiązki rur speedpipe ground SRV-G tc łączą różnokolorowe, grubościenne speedpipe ground za pomocą ciasno przylegającego płaszcza zewnętrznego.

Zmiennie dla każdego odcinka przy FTTX:

Ze względu na różnorodność wymiarów pojedynczych rur speedpipe ground i ich kombinacji w wiązce rury, wiązki rury speedpipe ground SRV-G tc uwzględniają rezerwy przepustowości na przyszłość.
Nasza koncepcja systemowa uwidacznia się w funkcji ochronnej i łatwości montażu ściśle przylegającego płaszcza zewnętrznego: Jest on odporny na działanie otaczającego go gruntu, ale można go szybko, łatwo i bezpiecznie otwierać dla rozgałęzień z wiązki rur.

W celu zapewnienia bezpiecznego zainstalowania, szczelnie i ciasno dopasowany płaszcz zewnętrzny mocuje speedpipe ground wewnątrz w swoim położeniu. Dodatkowo, ciągnąc przy zachowaniu naciągu, wiązkę rur wkłada się w liniowe prowadzenie speed ground bezpośrednio do przewidzianego otworu w podłożu. Ziemia powyżej utrzymuje wiązkę i poszczególne rurki na miejscu na długie lata.

Dzięki dużej liczbie wariantów SRV-G tc, są Państwo wyposażeni do wszystkich etapów rozbudowy sieci szerokopasmowych i przypadków zastosowań - opcjonalnie nawet w jednej wersji. Połączenie mniejszych wymiarów z pojedynczymi wewnętrznymi rurkami o większej średnicy jest odpowiednie zarówno dla FTTB/H jak i FTTN/C: speedpipe ground 7 x 1,5 lub 10 x 2,0 służą jako przyłącza do budynku, a dodatkowe speedpipe ground 12 x 2,0 lub 14 x 2,0 rozszerza sieć dostępu. Alternatywnie uzbrojcie się Państwo w to połączenie, aby zapobiec nieplanowanym ingerencjom z zewnątrz: Jeśli większa średnica rury pozostaje nieobsadzona, wtedy należy zastosować speedpipe ground w razie uszkodzenia jako rury awaryjnej. Państwa sieć światłowodowa będzie znów szybko działać, a Państwo mają czas na profesjonalną naprawę linii światłowodowej.

  • Po wprowadzeniu swoich danych osobowych, na podany przez Państwa adres e-mail, otrzymają Państwo dane dostępu do naszego modułu pobierania. Następnie można pobrać żądane dokumenty dla tego produktu. Proszę wybrać odpowiednie dokumenty nad formularzem.
    Pobierz opisKategoriaOstatnia aktualizacja
    Zalacenia instalacyjne SRV-GInstrukcje Instalacji22.07.2020
    SRV-G 24 x 7 tc gabo FarbcodeArkusze danych technicznych29.06.2020
    SRV-G 4 x 20 tc gabo FarbcodeArkusze danych technicznych29.06.2020
    SRV-G 3 x 20 tc gabo FarbcodeArkusze danych technicznych29.06.2020
    SRV-G 2 x 7 tc DIN FarbcodeArkusze danych technicznych29.06.2020
    SRV-G 12 x 10 tc gabo FarbcodeArkusze danych technicznych29.06.2020
    SRV-G 3 x 14 tc gabo FarbcodeArkusze danych technicznych29.06.2020
    SRV-G 8 x 7 + 1 x 12 tc gabo FarbcodeArkusze danych technicznych29.06.2020
    SRV-G 3 x 12 tc gabo FarbcodeArkusze danych technicznych29.06.2020
    SRV-G 22 x 7 + 1 x 12 tc gabo FarbcodeArkusze danych technicznych29.06.2020
    SRV-G 6 x 16 tc gabo FarbcodeArkusze danych technicznych29.06.2020
    SRV-G 7 x 16 tc gabo FarbcodeArkusze danych technicznych29.06.2020
    SRV-G 7 x 7 tc gabo FarbcodeArkusze danych technicznych29.06.2020
    SRV-G 7 x 12 tc gabo FarbcodeArkusze danych technicznych29.06.2020
    SRV-G 7 x 10 tc gabo FarbcodeArkusze danych technicznych29.06.2020
    SRV-G 12 x 7 tc gabo FarbcodeArkusze danych technicznych29.06.2020
    SRV-G 5 x 14 tc gabo FarbcodeArkusze danych technicznych29.06.2020
    SRV-G 18 x 7 tc gabo FarbcodeArkusze danych technicznych29.06.2020
    SRV-G 4 x 16 tc gabo FarbcodeArkusze danych technicznych29.06.2020
    SRV-G 12 x 7 + 1 x 14 tc gabo FarbcodeArkusze danych technicznych29.06.2020
    SRV-G 7 x 14 tc gabo FarbcodeArkusze danych technicznych29.06.2020
    SRV-G 2 x 14 tc gabo FarbcodeArkusze danych technicznych29.06.2020
    SRV-G 24 x 7 + 1 x 14 tc gabo FarbcodeArkusze danych technicznych29.06.2020
    SRV-G 12 x 12 tc DIN FarbcodeArkusze danych technicznych29.06.2020
    SRV-G 3 x 16 tc gabo FarbcodeArkusze danych technicznych29.06.2020
    SRV-G 14 x 7 tc gabo FarbcodeArkusze danych technicznych29.06.2020
    SRV-G 4 x 14 tc gabo FarbcodeArkusze danych technicznych29.06.2020
    SRV-G 2 x 10 tc gabo FarbcodeArkusze danych technicznych29.06.2020
    SRV-G 2 x 12 tc gabo FarbcodeArkusze danych technicznych29.06.2020
    Installation concepts in fibre optic expansionWhitepaper10.08.2020
    Przekazywania dalej osobom trzecim nie będzie. Dalsze informacje na temat ochrony danych osobowych można znaleźć w deklaracji o ochronie danych osobowych. W każdej chwili mogę odwołać swoją zgodę na korzystanie z usług gabo Systemtechnik GmbH (Polityka Prywatności). Mogę odwołać moją zgodę w każdej chwili datenschutzbeauftragter@gabosys.de.
    * obowiązkowe

    Jesteś już zarejestrowany?
    Możesz zalogować się tutaj

  • (FTTH / FTTB)

    NazwaG (kg)**Dxs (mm)Nr części DIN Kod kolorystycznyL (m)Ilośćkg / mNr pozycji gabo Kod kolorystycznyCewka
    SRV-G 2×7 tcca. 507 × 1,514454002ca. 0,08 700×370
    SRV-G 7×7 tcca. 13257 × 1,5152940002ca. 0,2512832400×1200
    SRV-G 8×7 + 1×12 tcca. 16857×1,5 | + 12x2,0185040008 | 1ca. 0,3412892400×1200
    SRV-G 12×7 tcca. 17657×1,51767400012ca. 0,3612382400×1200
    SRV-G 12×7 + 1×14 tcca. 16007×1,51458265012ca. 0,4617342400×1200
    14×2,01
    SRV-G 14×7 tcca. 15207×1,51535265014ca. 0,4512852400×1200
    SRV-G 18×7 tcca. 17857×1,5265018ca. 0,5512422400×1200
    SRV-G 22×7 + 1×12 tcca. 17307×1,52902195022ca. 0,7212912400×1200
    112×2,0
    SRV-G 24×7 tcca. 17107×1,51541195024ca. 0,7112872400×1200
    SRV-G 24×7 + 1×14 tcca. 15707×1,51527157024ca. 0,7912942400×1200
    14×2,01
    SRV-G 2×10 tcca. 16010×2,023879002ca. 0,1414431200×370
    SRV-G 7×10 tcca. 176010×2,0255636507ca. 0,4117562400×1200
    SRV-G 12×10 tcca. 153510×2,01839180012ca. 0,6712692400×1200
    SRV-G 24x10 tcca. 147010 x 2,0262590024ca. 1,272400x1200

    (FTTN / FTTC)

    NazwaG (kg)*Dxs (mm)Nr części DIN Kod kolorystycznyL (m)Ilośćkg / mNr pozycji gabo Kod kolorystycznyCewka
    SRV-G 2×12 tcca. 12612×2,030196502ca. 0,1516131200×370
    SRV-G 3×12 tcca. 100012×2,0184827003ca. 0,2512322400×1200
    SRV-G 7×12 tcca. 167012×2,0216924007ca. 0,5612962400×1200
    SRV-G 12×12 tcca. 116012×2,02144105012ca. 0,792400×1200
    SRV-G 2×14 tcca. 105014×2,0304534002ca. 0,20422502400×1200
    SRV-G 3×14 tcca. 131514×2,0200034003ca. 0,2913002400×1200
    SRV-G 4×14 tcca. 143514×2,0146830004ca. 0,3713012400×1200
    SRV-G 5×14 tcca. 111014×2,0180417005ca. 0,4612582400×1200
    SRV-G 7×14 tcca. 138014×2,0156117007ca. 0,6213042400×1200
    SRV-G 3×16 tcca. 102016×2,0218821003ca. 0,3313062400×1200
    SRV-G 4×16 tcca. 123016×2,0193621004ca. 0,4312462400×1200
    SRV-G 6×16 tcca. 110516×2,0213313006ca. 0,62400×1200
    SRV-G 7×16 tcca. 123516×2,0222913007ca. 0,7013082400×1200
    SRV-G 3×20 tcca. 101520×2,5223114003ca. 0,4912502400×1200
    SRV-G 4×20 tcca. 121020×2,5183314004ca. 0,6317582400×1200

    Mantelrohrfarbe: orange
    *Lieferung auf einer Holz-Einwegspule
    **Gesamtgewicht inklusive Spule

    Auf Anfrage verfügbar:

    • Weitere Mantelrohrfarben
    • speed•pipe® ground Doppelrohrverbände D-SRV-G tc
    • SRV-G tc als Anti-Rodent Ausführung
    • SRV-G tc mit Ortungskabel

  • Beim Verlegen der SRV-G tc Rohrverbände ist auf die Verwendung einer Trommelbremse bzw. das Verlegen unter Zug zu achten:
    Verlegung speedpipe Rohrverband ground SRV-G tc unter Zug
    Verlegung speedpipe Rohrverband ground SRV-G tc mit fahrendem Trommelwagen
  • Czy mają Państwo pytania dotyczące gabo Systemtechnik GmbH?


    Skontaktuj się z nami!

    Nasi pracownicy są do Państwa dyspozycji.
    Do strefy kontaktu

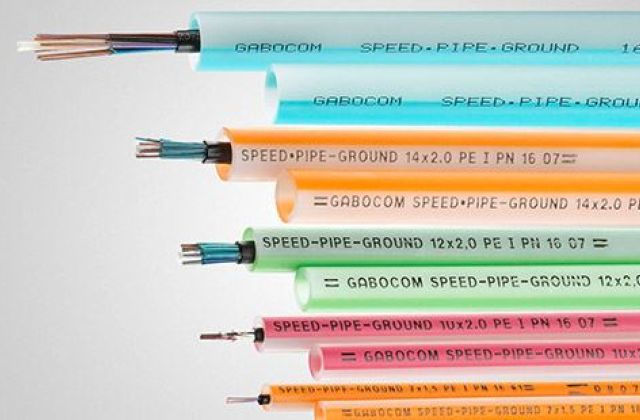

Kompletny system speedpipe do kładzenia w ziemi:

speedpipe ground

Do odgałęziania i wprowadzania do budynku

DOWIEDZCIE SIĘ WIĘCEJ

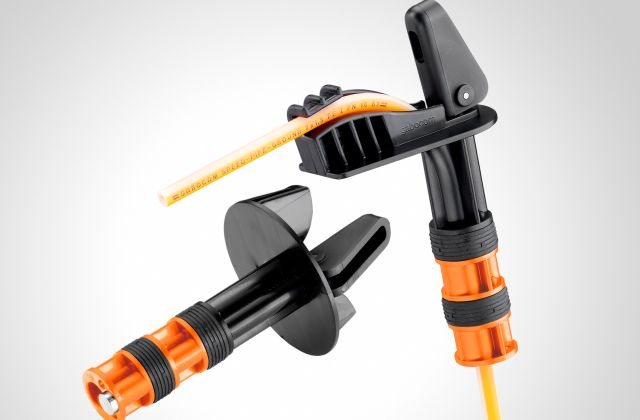

Wprowadzenia speedpipe do budynku

Wykonanie przejścia do budynku.

DOWIEDZCIE SIĘ WIĘCEJ

Pomoce przy rozgałęzieniach

Zminimalizowanie ryzyka i bezpieczeństwo przy wdmuchiwaniu światłowodu aż do budynku.

DOWIEDZCIE SIĘ WIĘCEJ

Kształtki

Łączenie, uszczelnianie, mocowanie i wiele więcej.

DOWIEDZCIE SIĘ WIĘCEJ

Wskazówka:

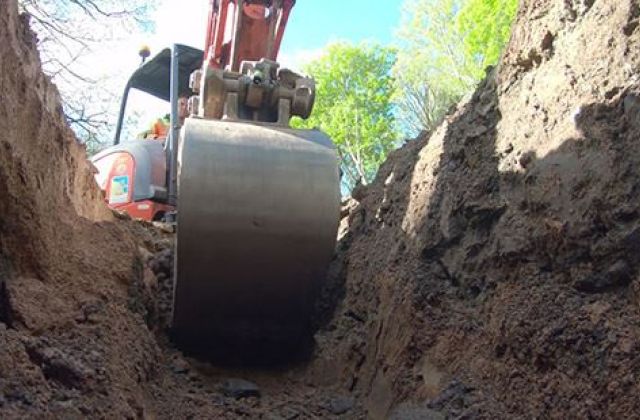

Wiązki rur speedpipe ground nadają się do wszelkiego rodzaju instalowania.
